钢结构现场施工(下)

发布时间:2017/6/24 16:25:16 浏览次数:185

二、屋面、墙面系统施工


(一)檩条安装

1、 檩条的地面运输

从原材料堆放场地用卡车或平板车将檩条运输至吊机位置,然后用钢丝绳捆绑结实。

2、垂直运输:

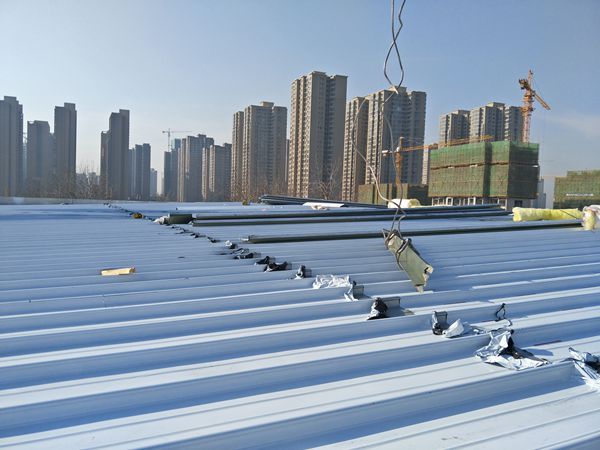

将捆绑结实的檩条采用现场吊机将檩条吊运至其安装部位。因为檩条单重小,且为线性杆件,绑扎容易,吊装时主要耗时的是起钩和落钩,为提高安装速度,采用一钩多吊的方法来提高工作效率,如图所示。

3、檩条安装总体顺序

檩条和檩托的安装顺序如下:

檩托安装→檩条安装→屋面系统的安装

4、檩条安装定位

⑴、根据本系统工程屋面板制作安装标准及钢结构施工单位移交的测量数据,确定各檩条定位点的高差是否需调整,若需调整,则用所需调整量的钢板予以调高处理。数量不超过三块,块与块之间采用焊接处理.使整个檩条面按安装标准达到基本平滑。垫块在安装前须除锈,涂装处理按檩条的涂装要求。

⑵、金属屋面板系统的定位安装主要分檩条的檩托板定位和钢支撑的定位,其安装应严格按照批准的设计图纸进行。采用全站仪及经纬仪按设计要求进行放线,并安装定位线弹在钢支撑上。

5、檩条安装

⑴、檩托定位

檩托焊接在钢结构梁和支撑上。檩托定位方法如下:根据檩距和轴线确定出檩条和钢结构梁的交线(放线弹出的定位线),该交线即为檩托板的安装线。

⑵、檩托安装

如下图示,檩托定位后,其与钢梁的翼板平面的夹角要保证为90°±1°度,位置偏差在5mm内。在焊接过程中要采取减小变形的措施,先对称点焊,检查檩托的角度,合格后再焊接,不合格的要校正角度。点焊要牢固。焊条直径为4mm,焊条型号为E5016。焊接时电流要适当,焊缝成形后不能出现气孔和裂纹,也不能出现咬边和焊瘤,焊缝尺寸应达到设计要求,焊波应均匀,焊缝成型应美观。

⑶、防腐处理

焊接后应对焊缝及其四周进行防腐处理,防腐材料选用符合设计要求的油漆涂料,要求涂刷两道。防腐前清除干净焊缝表面的药皮和污物。

⑷、檩条固定

本工程所有檩条采用与檩托螺栓连接,当檩条抬运就位后,首先应检查正在安装的檩条顶面是否与已安装的相邻檩条顶面平齐,如不平齐应作调整。相邻檩条顶面高差在2mm以内时方可螺栓紧固,在安装时应尽量将两相邻檩条顶面调成一致。

(二)天沟安装

1、天沟支架安装

⑴、本工程采用小型型钢做天沟支架;

⑵、按设计的间距安装天沟支架,并检查支架顶面标高是否一致。

2、天沟安装

⑴、分段天沟拼接

天沟对接前将切割口打磨干净,对接时注意对接缝间隙不能超过1mm,先每隔10cm点焊,确认满足焊接要求后方可焊接。焊条型号根据母材确定。焊缝一遍成形。为加快天沟安装速度,可在地面将两至三节天沟拼成一体,然后用16吨吊车吊到安装位置或吊到就近的位置,这样不但可以提高天沟的对接质量,而且可以大大提高工作效率。

⑵、天沟焊接后往往会出现较大的变形,为了控制焊接引起的变形,必须采用先点焊再分段施焊的方法。焊接完后,焊缝两侧20mm范围内会出现不同程度的变色,应立即用布砂轮打磨抛光将其除去。

⑶、天沟安装好后,底部平整、无积水现象。

3、天沟试水试验

天沟安装好后,应往天沟内注满水,查看天沟是否漏水,天沟不漏水后,进行验收。若漏则须对漏水处重新焊补,并作抛光处理,再重复防漏试验,直至合格。
